Резьба

Резьба — спираль, образованная на цилиндрической или конической поверхности по винтовой линии с постоянным шагом. Является основным элементом резьбового соединениявинтовой передачи, а также червячного зацепления зубчато-винтовой передачи.

Резьба трубная цилиндрическая, G – дюймовая резьба основана на резьбе BSW (British Standard Whitworth) и соответствует резьбе BSP (British standard pipe thread), имеет четыре значения шагов 28,19,14,11 ниток на дюйм. Угол профиля при вершине 55°, теоретическая высота профиля Н=0,960491Р.

Резьба трубная цилиндрическая: ISO R228, EN 10226, DIN 259, BS 2779, JIS B 0202.

Условное обозначение: буква G, числовое значение условного прохода трубы в дюймах (inch), класс точности среднего диаметра (А, В), и буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/8", класс точности А — обозначается как G1 1/8-A.

Следует иметь в виду, что номинальный размер резьбы соответствует просвету трубы в дюймах. Наружный диаметр трубы находится в некоторой пропорции с этим размером.

Применяются следующие способы получения резьб:

  • лезвийная обработка резанием;
  • абразивная обработка;
  • накатывание;
  • выдавливание прессованием;
  • литьё;
  • электрофизическая и электрохимическая обработка.

Наиболее распространённым и универсальным способом получения резьб является лезвийная обработка резанием.

К ней относятся:

  • нарезание наружных резьб плашками;
  • нарезание внутренних резьб метчиками;
  • точение наружных и внутренних резьб резьбовыми резцами и гребёнками;
  • резьбофрезерование наружных и внутренних резьб дисковыми и червячными фрезами;
  • нарезание наружных и внутренних резьб резьбонарезными головками;
  • восстановление повреждённых наружных и внутренних різьб обычным либо специализированным напильником;
  • вихревая обработка наружных и внутренних резьб.

Накатывание является наиболее высокопроизводительным способом обработки резьб, обеспечивающим высокое качество получаемой резьбы.

К накатыванию резьб относятся:

  • накатывание наружных резьб двумя или тремя роликами с радиальной, осевой или тангенциальной подачей;
  • накатывание наружных и внутренних резьб резьбонакатными головками;
  • накатывание наружных резьб плоскими плашками;
  • накатывание наружных резьб инструментом ролик-сегмент;
  • накатывание (выдавливание) внутренних резьб бесстружечными метчиками.

К абразивной обработке резьб относится шлифование однониточными и многониточными кругами. Применяется для получения точных, в основном, ходовых резьб.

Выдавливание прессованием применяется для получения резьб из пластмасс и цветных сплавов. Не нашло широкого применения в промышленности.

Литьё (обычно под давлением) применяется для получения резьб невысокой точности из пластмасс и цветных сплавов.

Электрофизическая и электрохимическая обработка (например, электроэрозионная, электрогидравлическая) применяется для получения резьб на деталях из материалов с высокой твердостью и хрупких материалов, например, твёрдых сплавов, керамики и т. п.

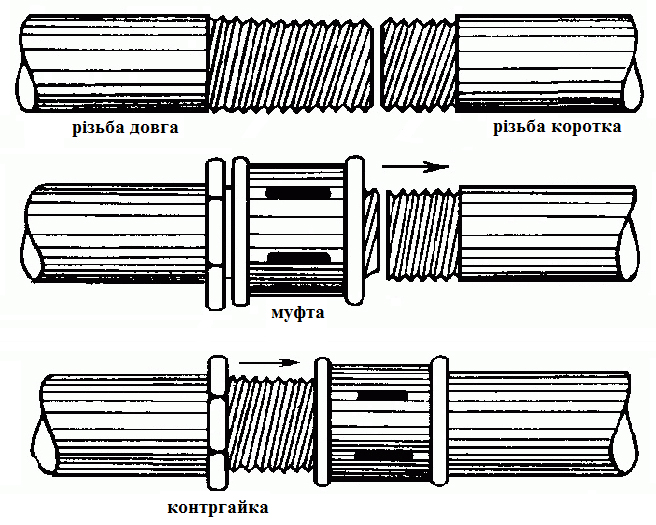

Резьбы, также как и сгоны, изготавливаются следующим методом: берется труба нужного диаметра, затем от нее отрезается отрезок нужной длины и на специальном оборудовании с одной стороны данного отрезка нарезается наружная резьба определенной длины. Основное отличие резьбы от сгона заключается в том, что у сгона резьба нарезана с двух сторон, а у резьбы с одной, другой стороной резьба приваривается к трубе.  Резьбы используются для соединения водогазопроводных труб, в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и другие).

Резьба у резьб нарезается на токарном станке с помощью резца. Резьбы используются с применением уплотнителя, при температуре среды не выше 175°С и давлении не выше 1,6 МПа. Резьбы изготавливаются по ГОСТ 8969-75, ГОСТ 3262-75 и могут быть изготовлены всего в одном исполнении.

Резьбы по ГОСТ 8969-75, ГОСТ 3262-75 могут быть изготовлены из стали, с оцинкованным покрытием (оцинкованные резьбы) или без покрытия. Диаметр резьб от Ду 15 мм до Ду 50 мм. В таблице вы можете посмотреть некоторые параметры стальных резьб, изготовленных по ГОСТ 8969-75, ГОСТ 3262-75:

Условный проход Dу, мм

Резьба d

Длина, L, мм

Длина резьбы, мм

Масса без покрытия, кг

15

1/2" трубы

60

9

0,07

20

3/4" трубы

60

10,5

0,075

25

1" трубы

60

11

0,14

32

1 1/4" трубы

70

13

0,19

40

1 1/2" трубы

70

15

0,27

50

2" трубы

80

17

0,38



Пример условного обозначения резьб по ГОСТ 8969-75, ГОСТ 3262-75:

Резьба стальная без покрытия с Dу=50мм: Резьба 50 ГОСТ 8969-75, ГОСТ 3262-75

Резьба стальная с оцинкованным покрытием с Dу=50мм: Резьба 50-Ц ГОСТ 8969-75, ГОСТ 3262-75

В данной таблице указан вес резьб по ГОСТ 8969-75, ГОСТ 3262-75  пользуясь таблицей вы всегда сможете точно рассчитать стоимость транспортних расходов.

Если у вас остались вопросы, то Вы можете задать их менеджерам нашей компании по электронной  почте: info@tastaliski.com.ua или по телефону: +38 (044) 501-34-17.



Читать дальше

в корзину

Корзина покупок
Перейти в корзину  Продолжить покупки
Выберите параметры
Очистить
Диаметр
Тип
Сталь
Оцинковка
Вид: Список / Сетка
На странице:
Сортировка:
Диаметр: 15 | Тип: длинная | Сталь: 304 |
42.00 грн Без НДС: 35.00 грн
Диаметр: 20 | Тип: длинная | Сталь: 304 |
48.00 грн Без НДС: 40.00 грн
Диаметр: 25 | Тип: длинная | Сталь: 304 |
58.08 грн Без НДС: 48.40 грн
Диаметр: 32 | Тип: длинная | Сталь: 304 |
73.92 грн Без НДС: 61.60 грн
Диаметр: 40 | Тип: длинная | Сталь: 304 |
0.00 грн Без НДС: 0.00 грн
Диаметр: 50 | Тип: длинная | Сталь: 304 |
0.00 грн Без НДС: 0.00 грн
Диаметр: 15 | Тип: короткая | Сталь: 304 |
25.20 грн Без НДС: 21.00 грн
Диаметр: 15 | Тип: короткая | Сталь: 304 |
25.20 грн Без НДС: 21.00 грн
Диаметр: 15 | Тип: короткая | Сталь: 304 |
25.20 грн Без НДС: 21.00 грн
Диаметр: 15 | Тип: короткая | Сталь: 304 |
25.20 грн Без НДС: 21.00 грн
Диаметр: 20 | Тип: короткая | Сталь: 304 |
30.00 грн Без НДС: 25.00 грн
Диаметр: 20 | Тип: короткая | Сталь: 304 |
28.85 грн Без НДС: 24.04 грн
Диаметр: 20 | Тип: короткая | Сталь: 304 |
30.00 грн Без НДС: 25.00 грн
Диаметр: 25 | Тип: короткая | Сталь: 304 |
39.60 грн Без НДС: 33.00 грн
Диаметр: 25 | Тип: короткая | Сталь: 304 |
44.00 грн Без НДС: 36.67 грн
Диаметр: 25 | Тип: короткая | Сталь: 304 |
39.60 грн Без НДС: 33.00 грн
Диаметр: 25 | Тип: короткая | Сталь: 304 |
39.60 грн Без НДС: 33.00 грн
Диаметр: 32 | Тип: короткая | Сталь: 304 |
54.00 грн Без НДС: 45.00 грн
Диаметр: 32 | Тип: короткая | Сталь: 304 |
44.80 грн Без НДС: 37.33 грн
Диаметр: 40 | Тип: короткая | Сталь: 304 |
90.00 грн Без НДС: 75.00 грн
Диаметр: 40 | Тип: короткая | Сталь: 304 |
62.44 грн Без НДС: 52.03 грн
Диаметр: 40 | Тип: короткая | Сталь: 304 |
90.00 грн Без НДС: 75.00 грн
Диаметр: 40 | Тип: короткая | Сталь: 304 |
90.00 грн Без НДС: 75.00 грн
Диаметр: 50 | Тип: короткая | Сталь: 304 |
120.00 грн Без НДС: 100.00 грн
Диаметр: 50 | Тип: короткая | Сталь: 304 |
96.67 грн Без НДС: 80.56 грн
Диаметр: 50 | Тип: короткая | Сталь: 304 |
120.00 грн Без НДС: 100.00 грн
Диаметр: 50 | Тип: короткая | Сталь: 304 |
87.89 грн Без НДС: 73.24 грн
Диаметр: 50 | Тип: короткая | Сталь: 304 |
158.40 грн Без НДС: 132.00 грн
Диаметр: 65 | Тип: короткая | Сталь: 304 |
184.80 грн Без НДС: 154.00 грн
Диаметр: 65 | Тип: короткая | Сталь: 304 |
184.80 грн Без НДС: 154.00 грн
